軸受部品

玉軸受

ころ軸受

ハブユニット軸受

ミニアチュア玉軸受

深溝玉軸受

アンギュラ玉軸受

自動調心玉軸受

ミニアチュア玉軸受用保持器は、基本的には深溝形です。

用途例
ハーモニックドライブ、減速機、計測器

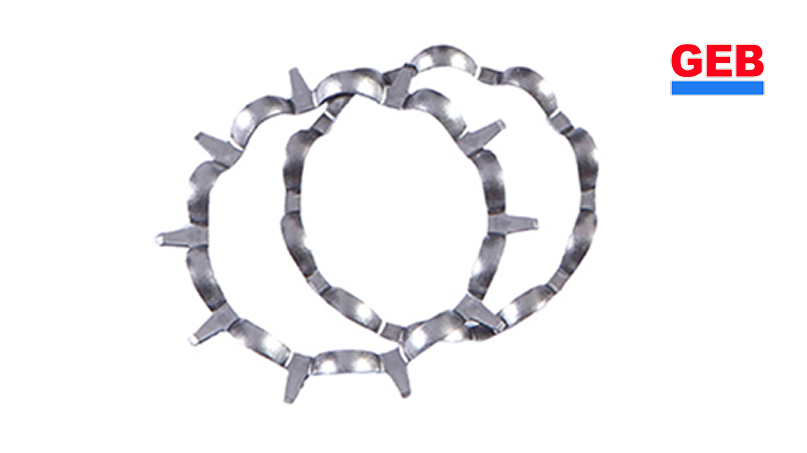

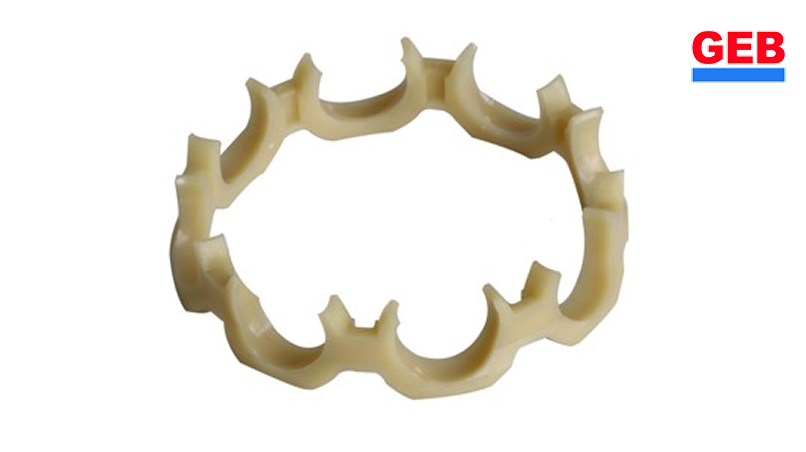

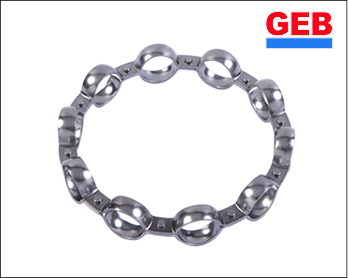

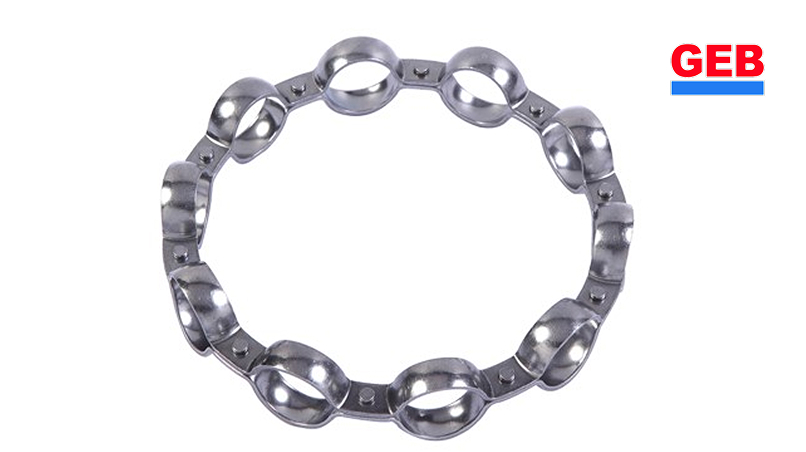

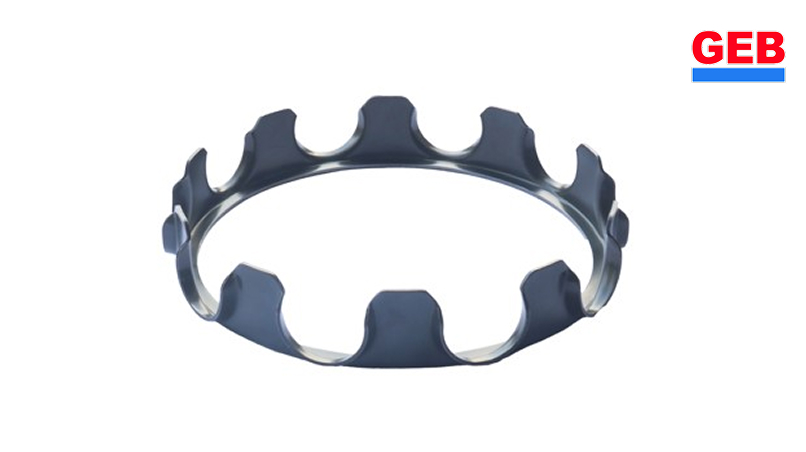

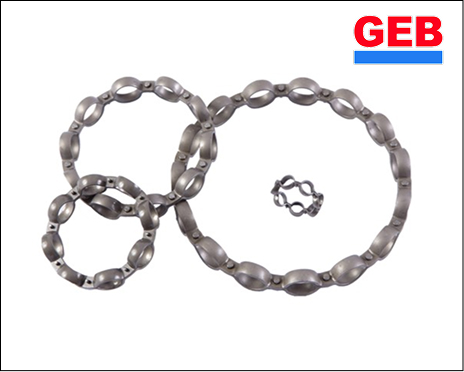

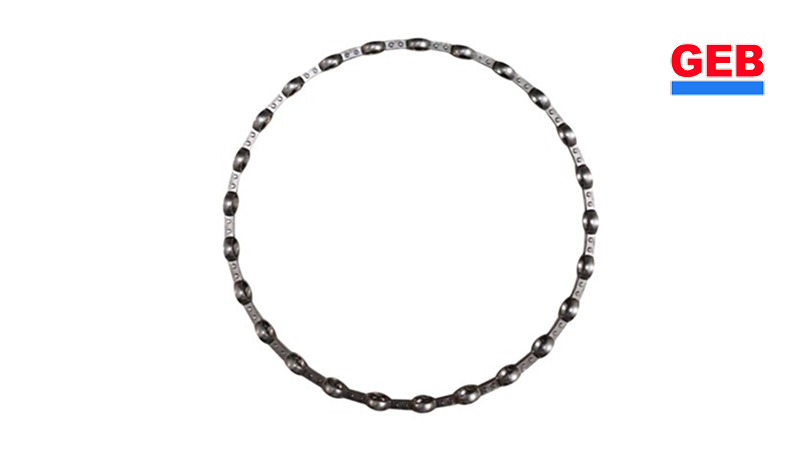

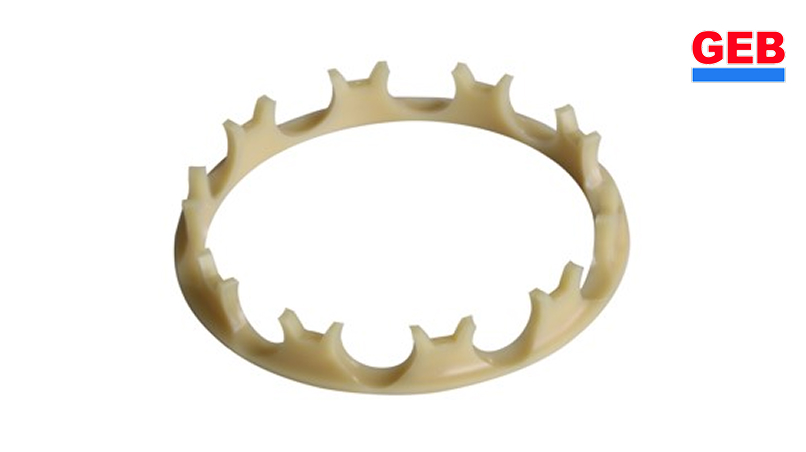

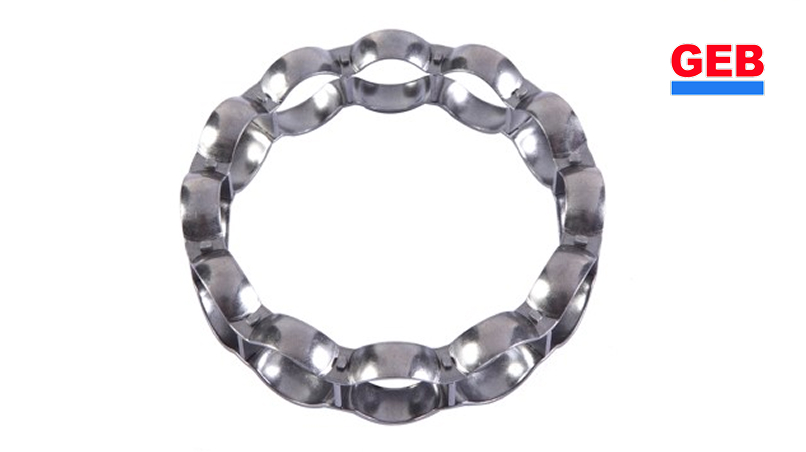

深溝玉軸受用保持器は、転がり軸受の中で最も代表的な形式です。保持器に設けられたポケットは、転動する玉の直径より、わずかに

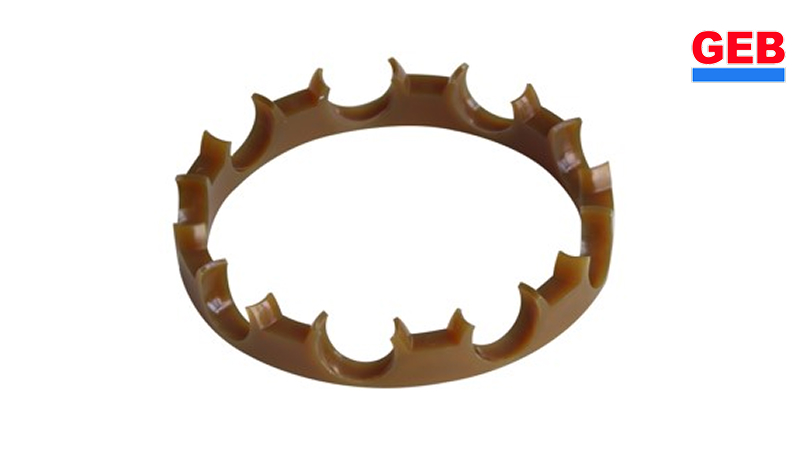

大きい直径の円弧をなしています。一般的に鋼板製波形プレス保持器のほかに冠形プレス、合成樹脂製の冠形保持器があります。

用途例
摩擦トルクが小さく、高速回転する箇所や低振動、低騒音が要求される用途に最も適しています。 一般産業機械用モータ、
ロボット用減速機、搬送装置、等。

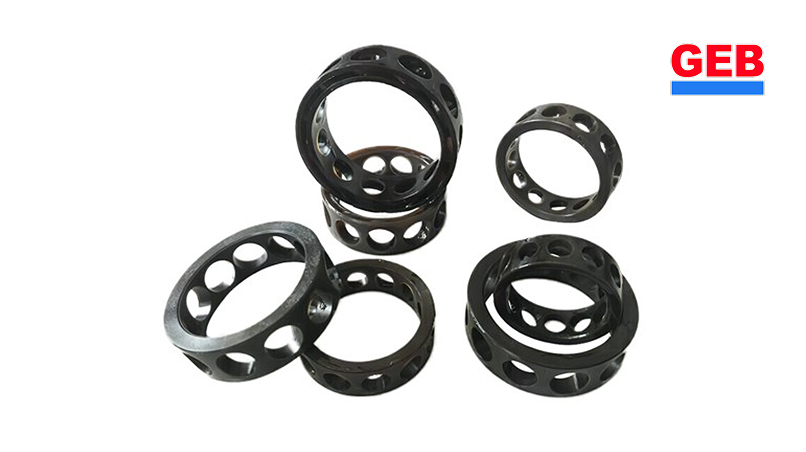

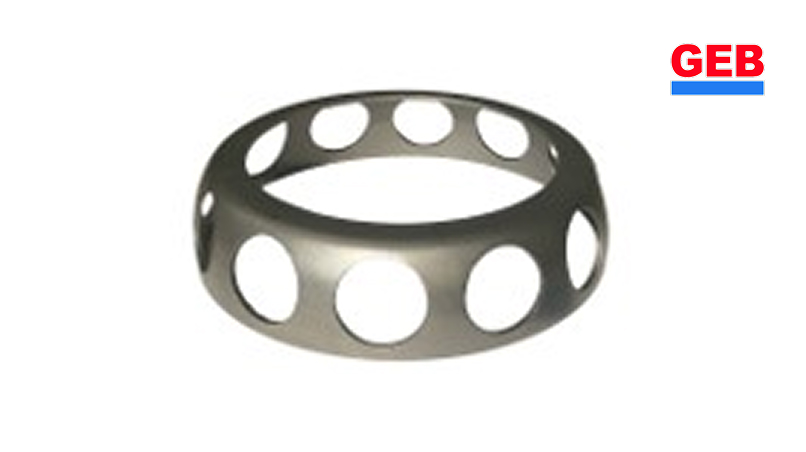

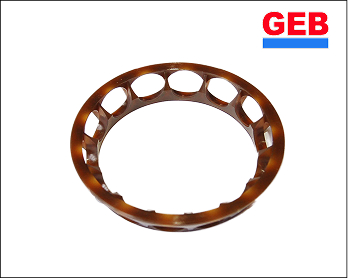

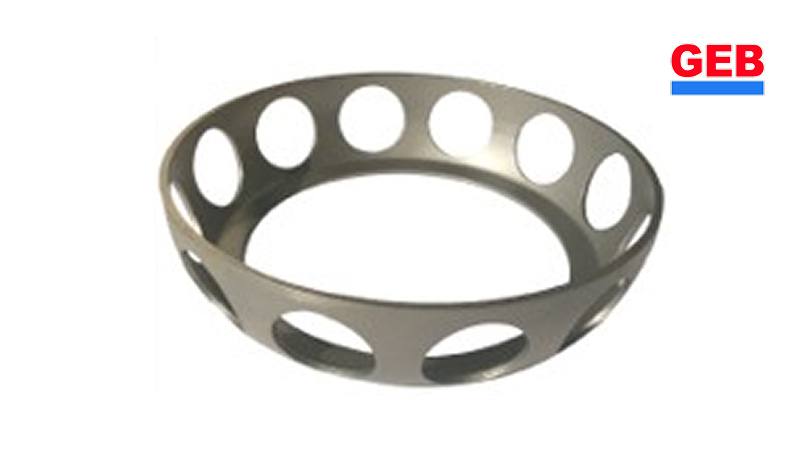

アンギュラ玉軸受用保持器は、用途に応じて合成樹脂もみ抜き型又はポリアミド成形型が使用されています。

用途例
ポンプ、各種コンプレッサー、スクリュー冷凍機

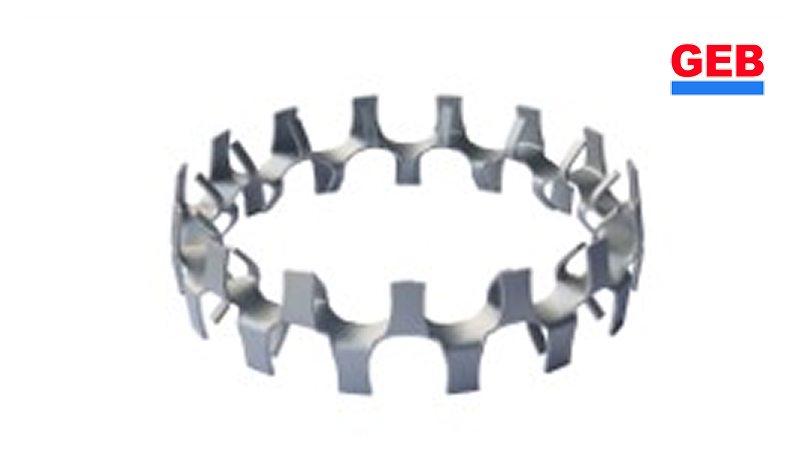

自動調心玉軸受用保持器は、一般的には打ち抜き加工が使用されています。

用途例
減速機

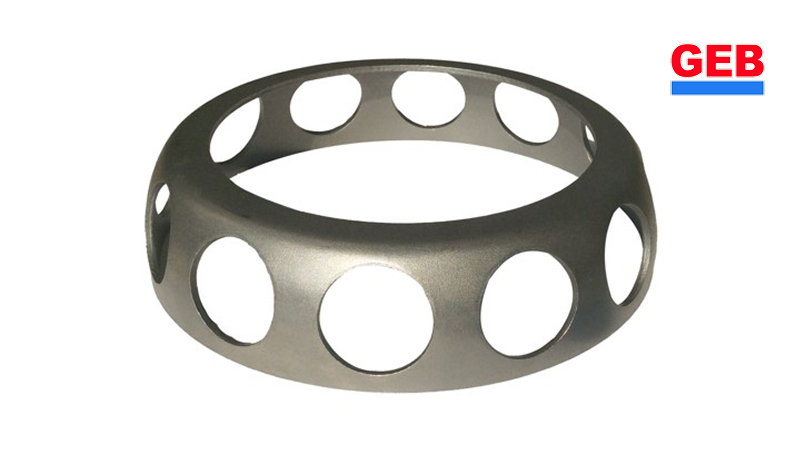

ハブユニット軸受用保持器は、一般的に合成樹脂製が使用されています。

用途例
自動車

円筒ころ軸受

円すいころ軸受

自動調心ころ軸受

ニードル軸受

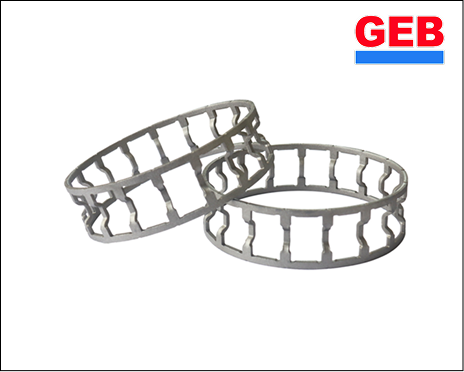

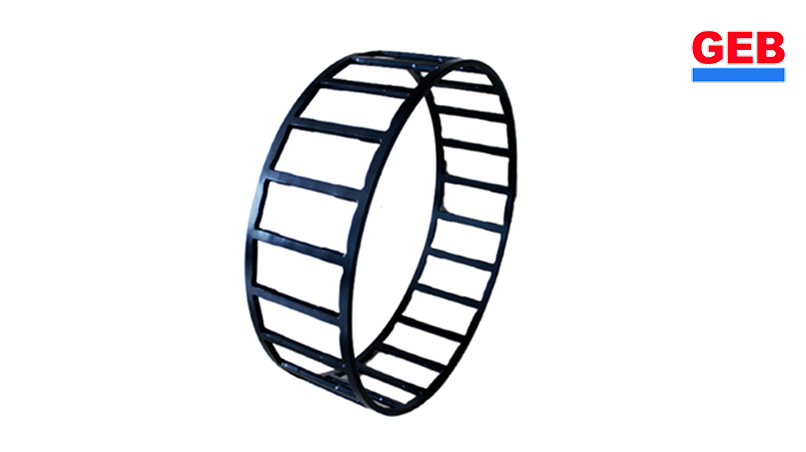

円筒ころ軸受用保持器は、主に鋼板打抜き加工と銅合金もみ抜き型、ポリアミド成形製も使用されています。

用途例
一般産業機械、工作機械、電動機

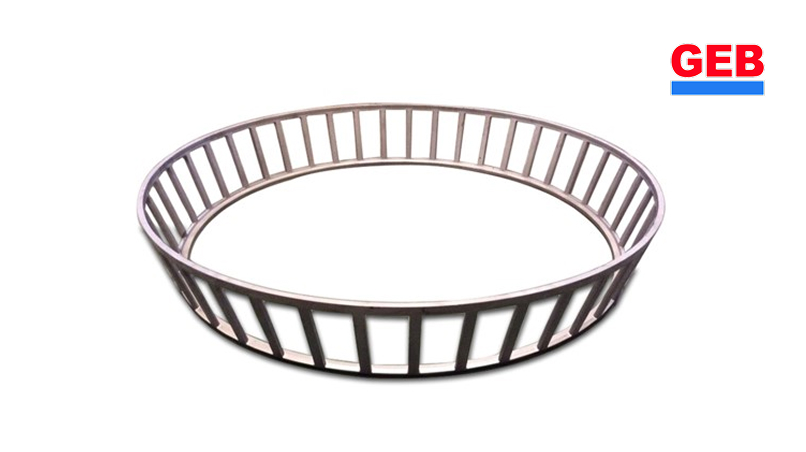

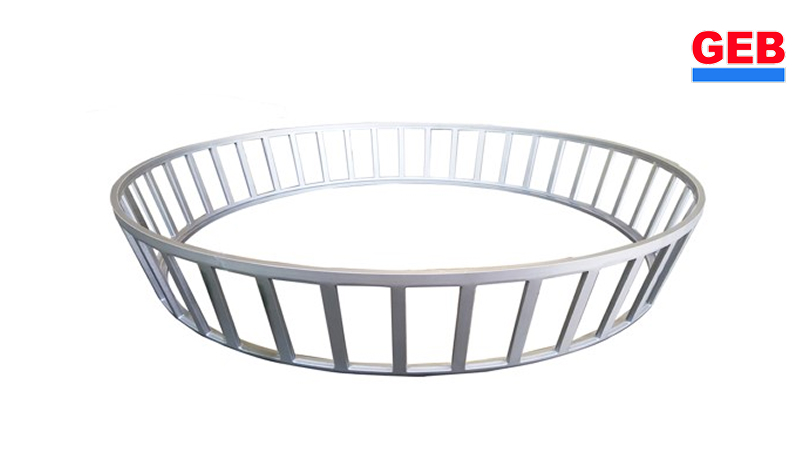

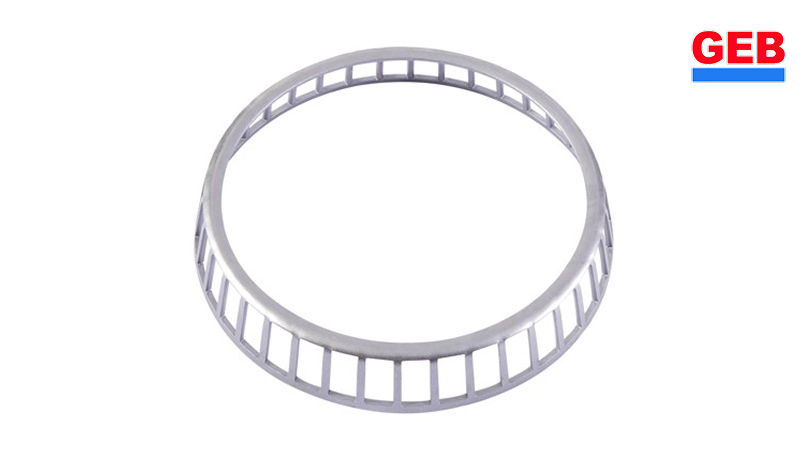

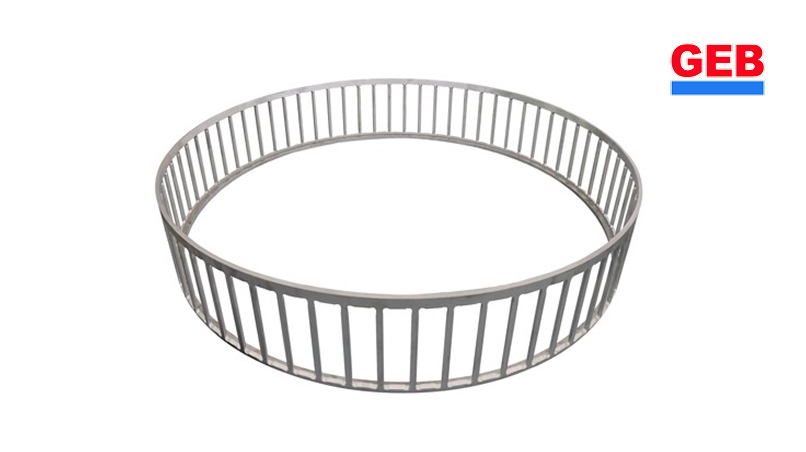

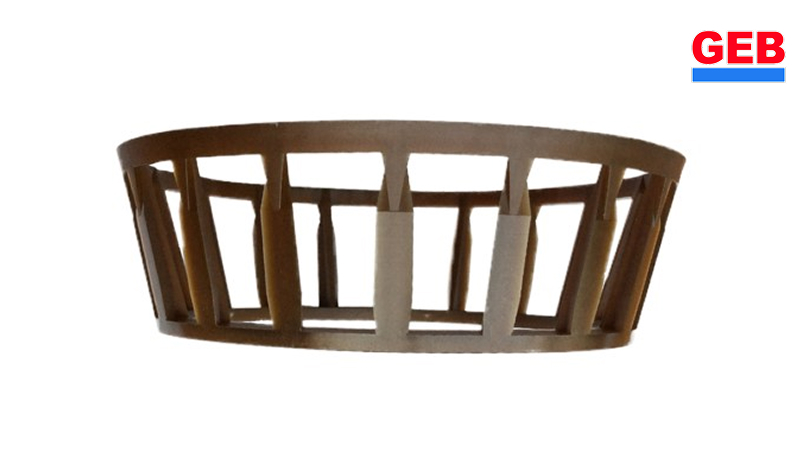

円すいころ軸受用保持器は、主に鋼板打抜き加工とポリアミド成形製が使用されています。

用途例
一般産業機械、工作機械、電動機

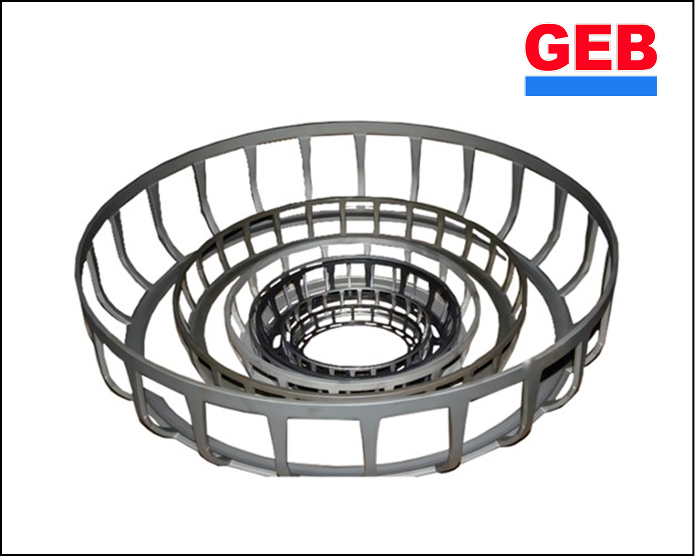

自動調心ころ軸受用保持器は、鋼板打抜き加工と銅合金もみ抜き型の他、一部の用途には鋳造加工が使用されています。

用途例
鉄鋼機械、製紙機械、建設機械、鉱山設備、エレベータ巻上機、風力発電設備

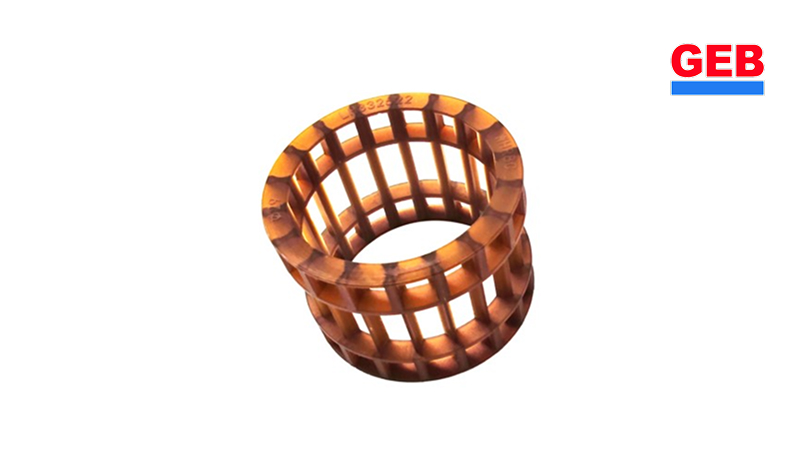

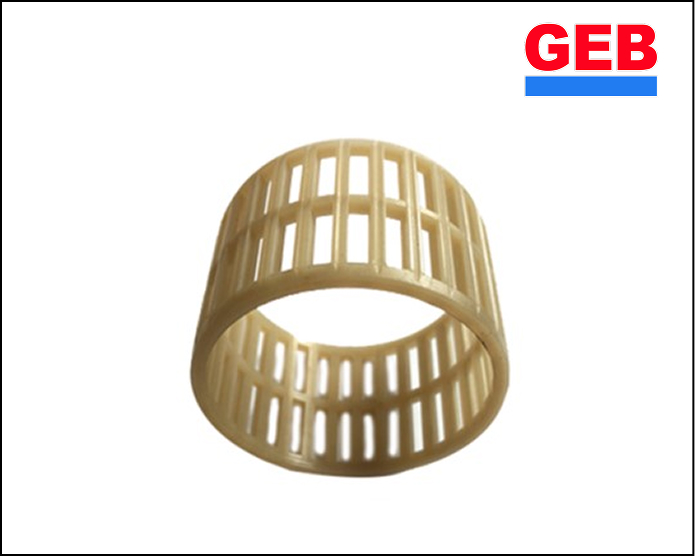

ニードル軸受用保持器は、主にポリアミド成形製が使用されています。

用途例
一般産業機械、ロボット用減速機
