HEV・EV部品

同期モーター

誘導モーター

電子制御保護

バッテリー保護

永久磁石ローター

フラットワイヤー

銅製バスバー

バランシングプレート

エンドプレート

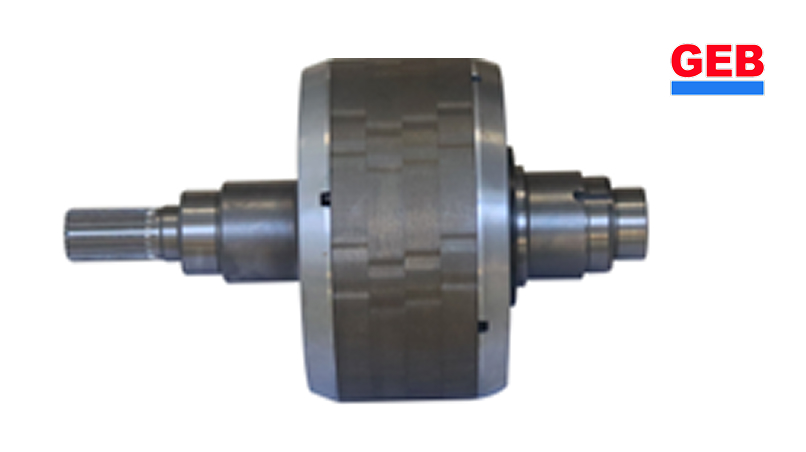

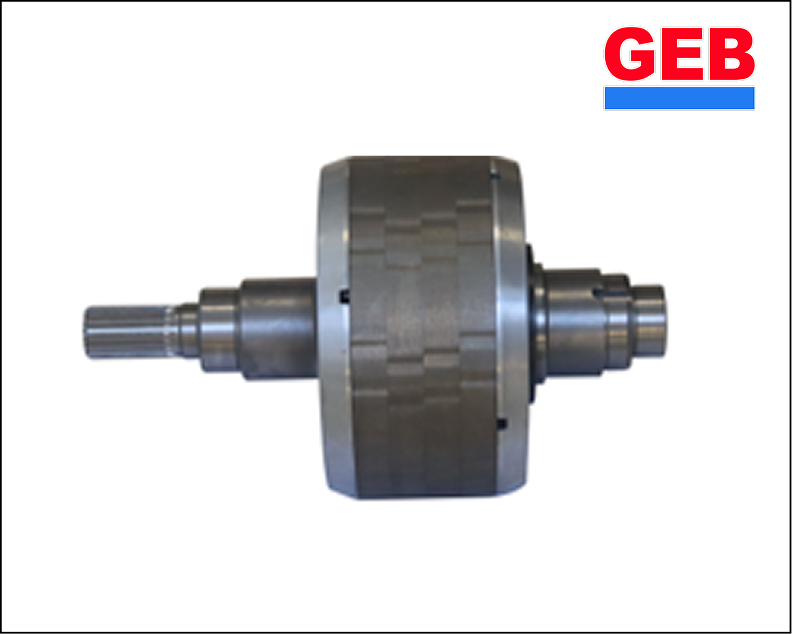

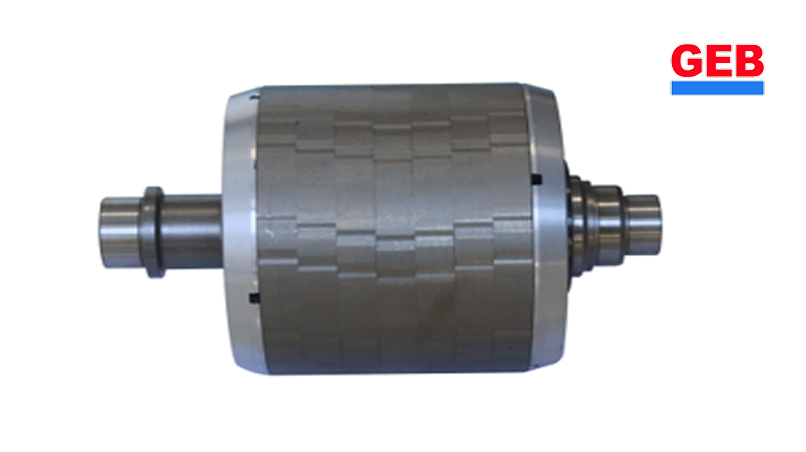

永久磁石ローターは、永久磁石・ローターコアおよびシャフトで構成されます。
永久磁石は安定した磁界を発生し、ローターコアには、磁気回路を最適化するために磁極構造に応じソリッド鋼または積層ケイ素鋼板を採用しています。
この永久磁石ローターは、高効率・高出力密度・低騒音などの優れた性能を実現しており、
HEV・EV駆動システムにおける中核部品の一つです。

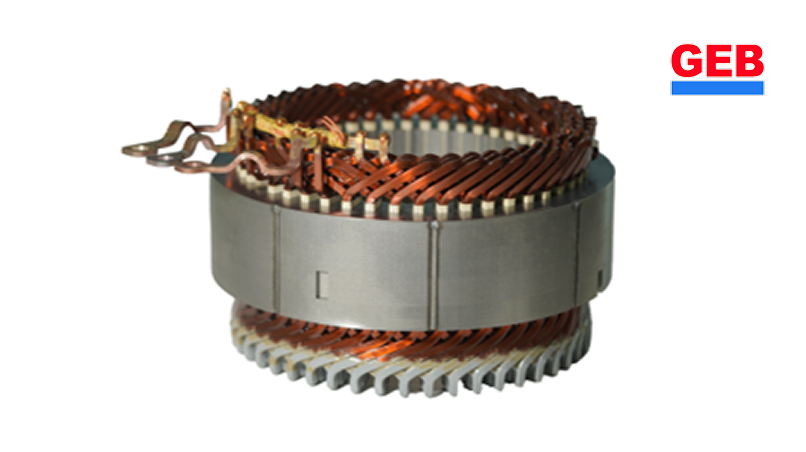

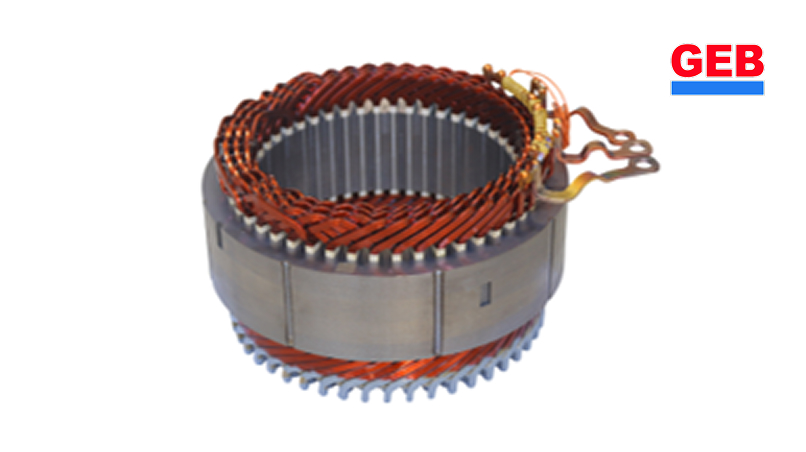

フラットワイヤーは、平角線の巻線を採用しており、丸線を用いたステーターに比べてステーターのスロット内を高密度に埋めることができるため、モーターの効率が向上します。

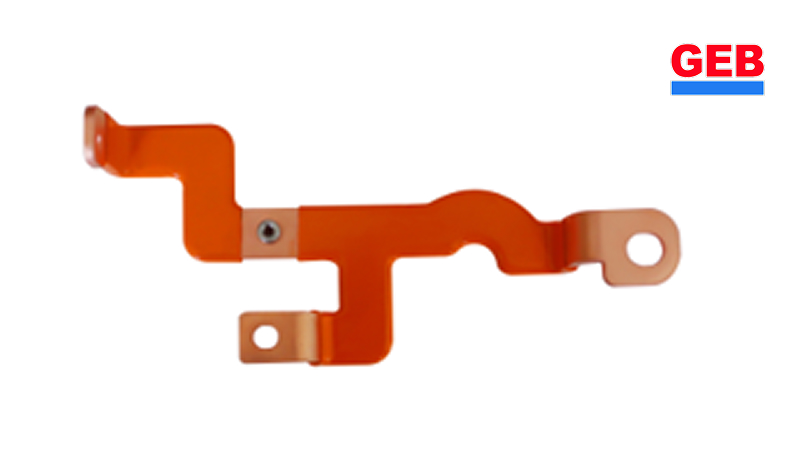

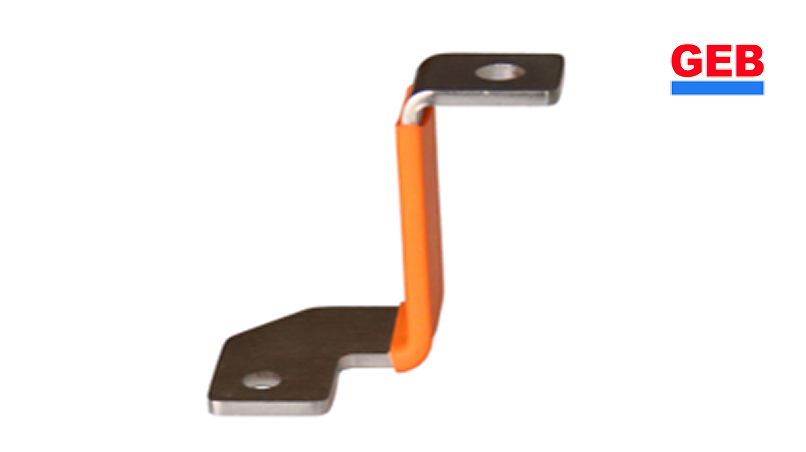

銅製バスバーは、銅製の板状の導体で、モーターへの大電流を効率的に供給・分配する部品に使われます。

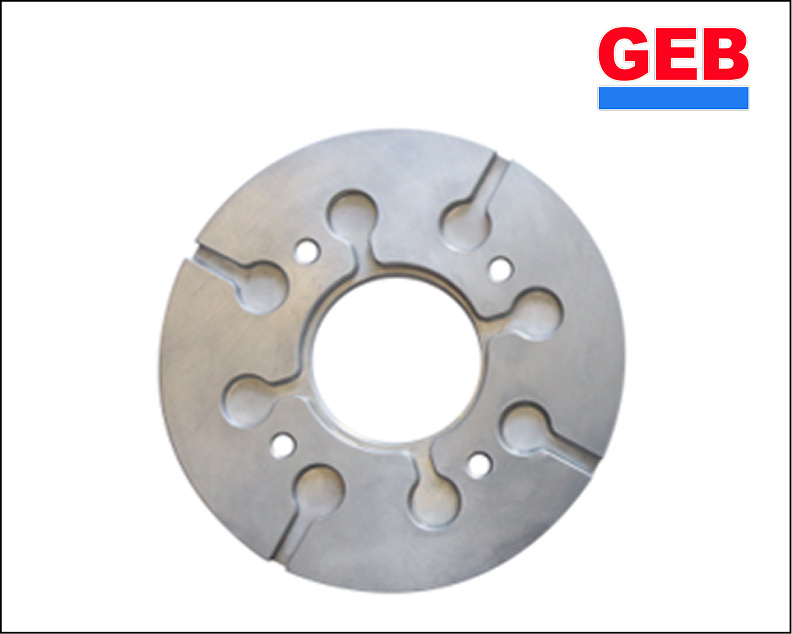

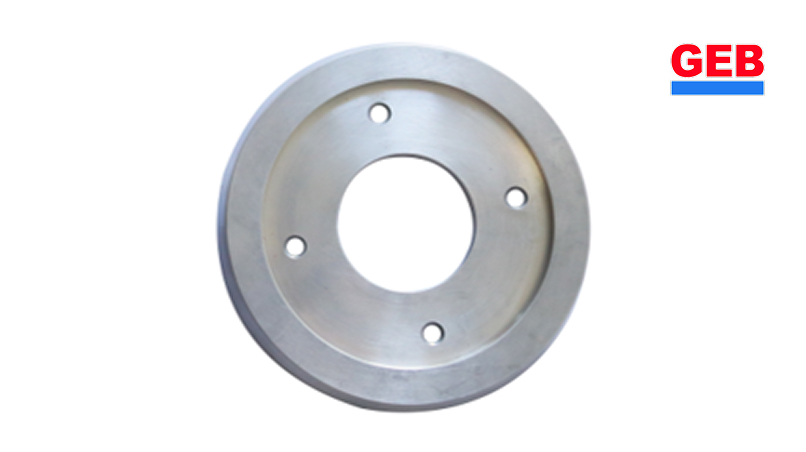

バランシングプレートは、モーターの回転体の不釣合い（アンバランス）を修正するために、特定の位置に追加重量（ウェイト）を取り付けるための板状の部品です。
これにより、回転体の重心を回転軸に一致させ、振動や騒音を抑え、機械の寿命や効率を向上させます。

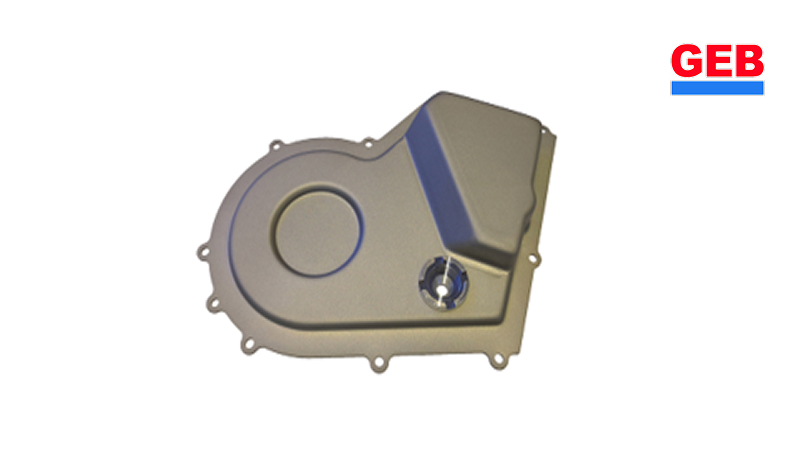

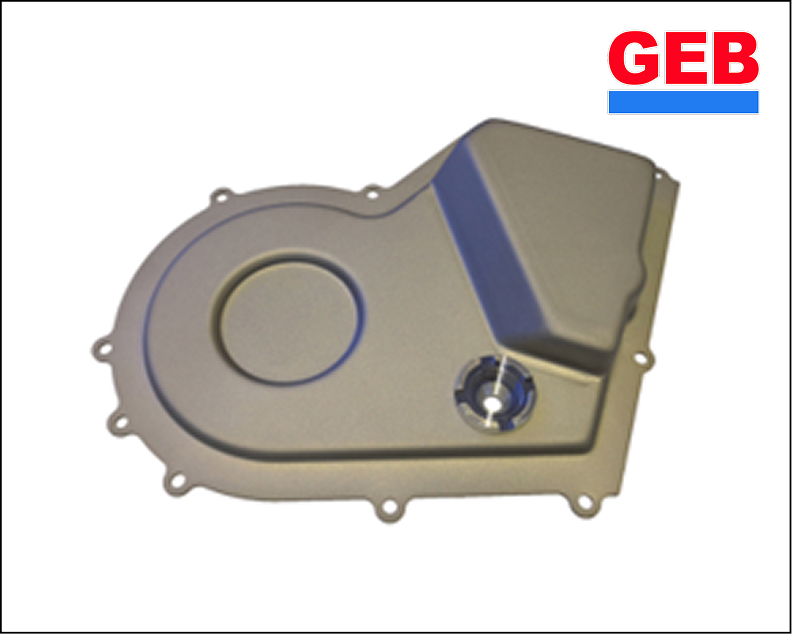

モーターエンドプレートは、モーターのシャフト端に装着することで、軸受の内輪やギヤを固定し、
軸が抜けないようにする部品です。
これにより、モーターの回転部品が安定して動作し、機械全体の信頼性が向上します。

アルミダイカストローター

カーボンファイバーローター

バスバー

ラウンドワイヤーステーター

ローターの勘合リング

鉄心

バランシングプレート

ローターとステーター間の
圧力リング

銅リング

スチールリング

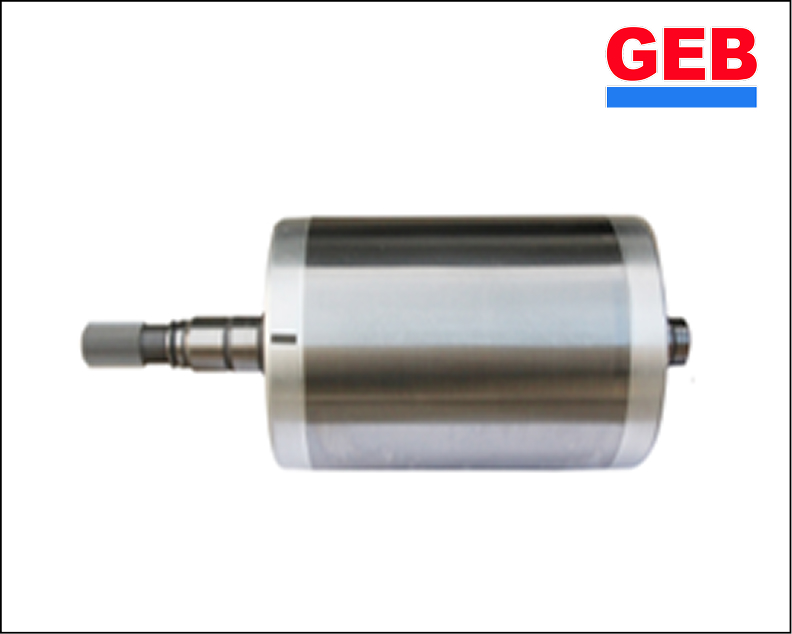

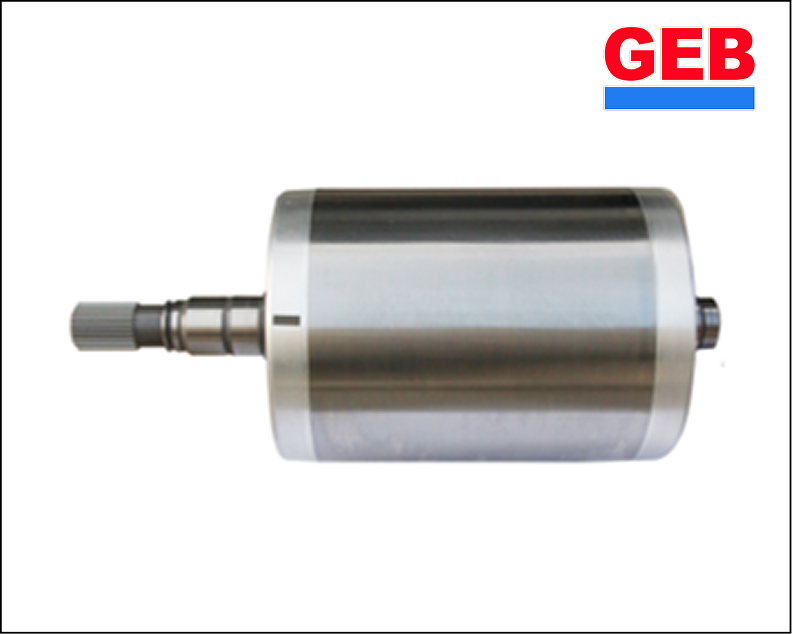

アルミダイカストローターは、軽量・高効率・低コストの利点から広く使われています。
アルミダイカスト型は、積層鉄心とアルミ導体バーの組み合わせで、回転磁界に反応して回転する
「かご型」構造が特徴です。

カーボンファイバーローターは、永久磁石モーターローターの外周に炭素繊維複合材のスリーブを巻き付けて固定した構造で、高速回転時の遠心力に耐え、磁石の剥離や破片化を防ぐための設計をしています。
金属スリーブに比べ軽量化・高効率化・高出力化が可能なため、高速モーターに適しています。

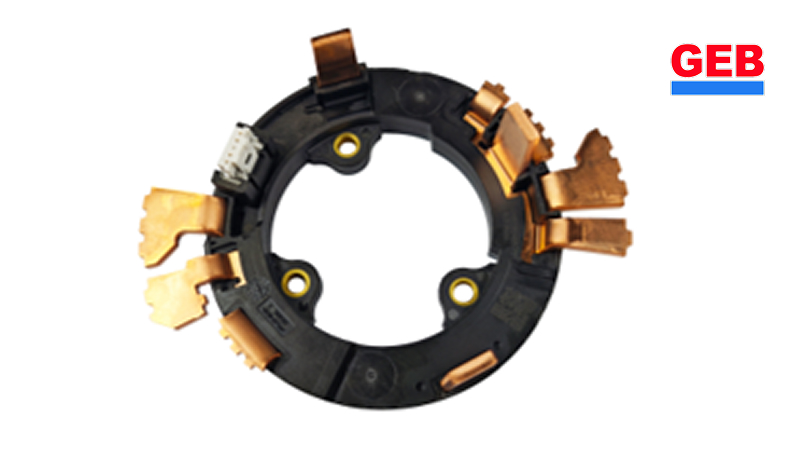

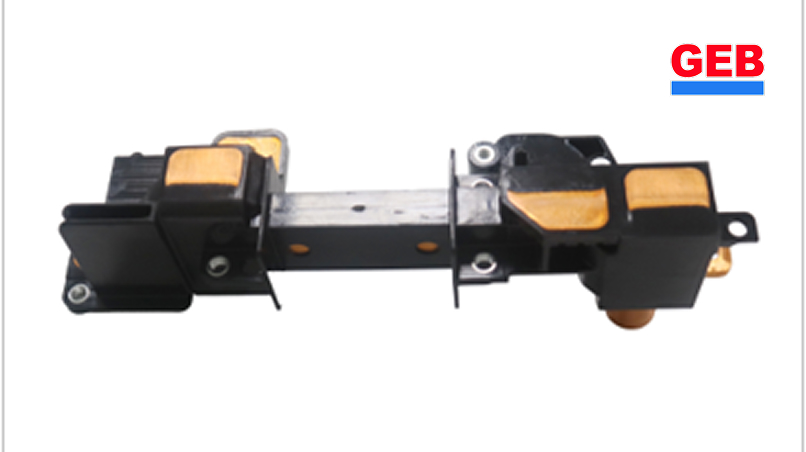

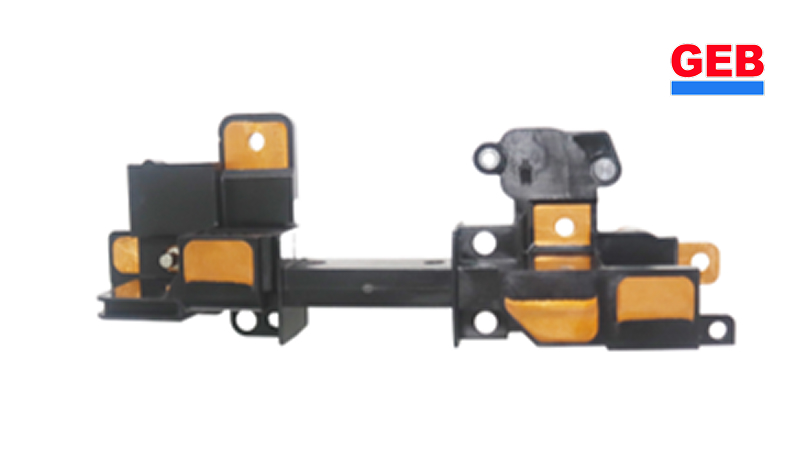

バスバーは、EVなどで大電流を効率的に分配する板状の導体です。
銅やアルミなど高導電率素材を使用し、低抵抗・低発熱・省スペース化を実現します。
ケーブル配線に比べ、大電流（数百〜数千A）を安全に供給でき、放熱性や組み立て性も優れています。
EVでは、駆動用モーターや発電用モーターへの給配電に不可欠で、従来のワイヤーハーネスに比べ省スペース化・低損失化・高信頼性を実現します。

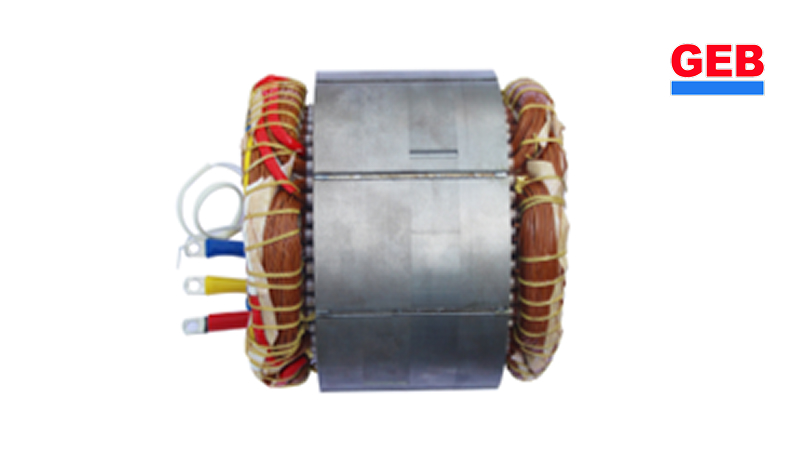

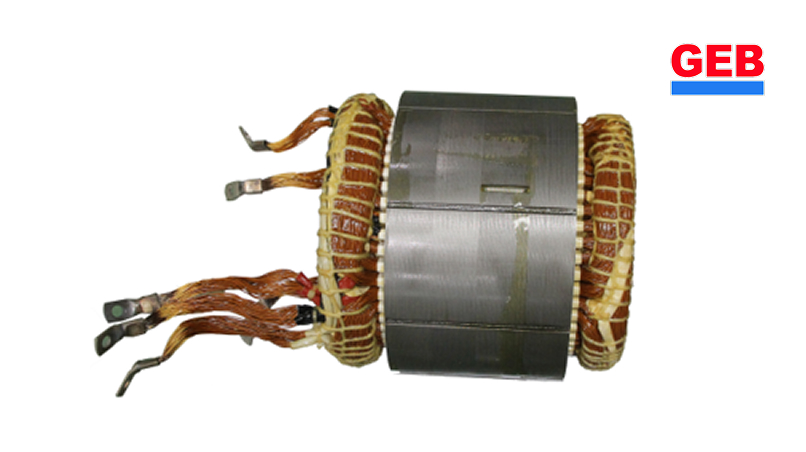

ラウンドワイヤーステーターは、モーターのステーターにおいて、コイル巻線に丸い銅線を用いた構造です。
一般的なステーターは鉄心に絶縁された銅線やアルミ線が巻かれており、この巻線が電流を流れることで磁場が発生し、ローターの回転力を生み出します。

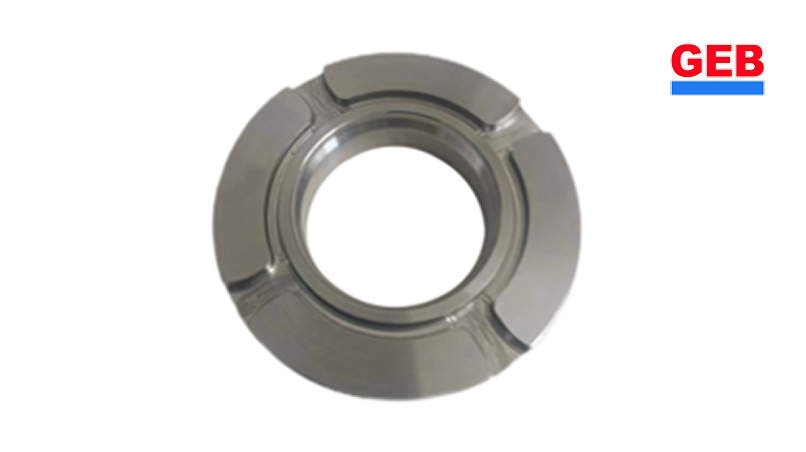

勘合リングは、モーターのローターと軸受やブラケットを機械的に連結し、ローターを正確に位置決め・固定する組立部品です。

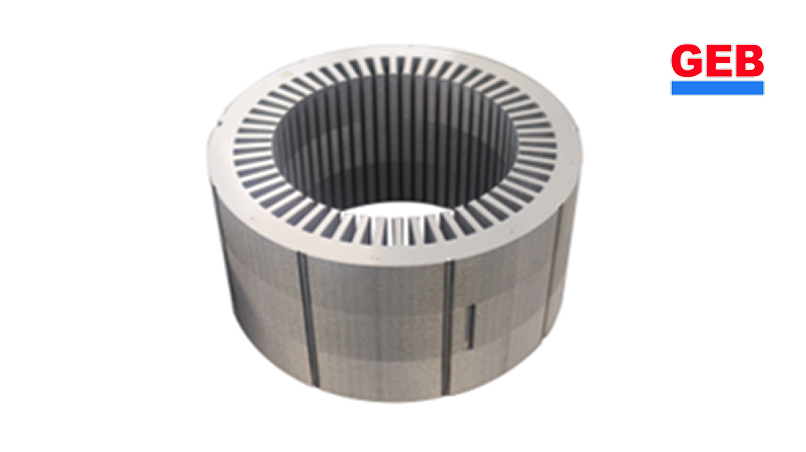

鉄心は、ステーターやローター内部の磁束を効率的に伝達しトルクを発生させる磁気回路部で、材料と積層構造が鉄損低減と効率向上において重要です。
材料には無方向性ケイ素鋼板を使用し、優れた磁気伝導性と低い渦電流損が特徴であり、磁界を効率的に伝達・集中させることでエネルギー損失を低減します。

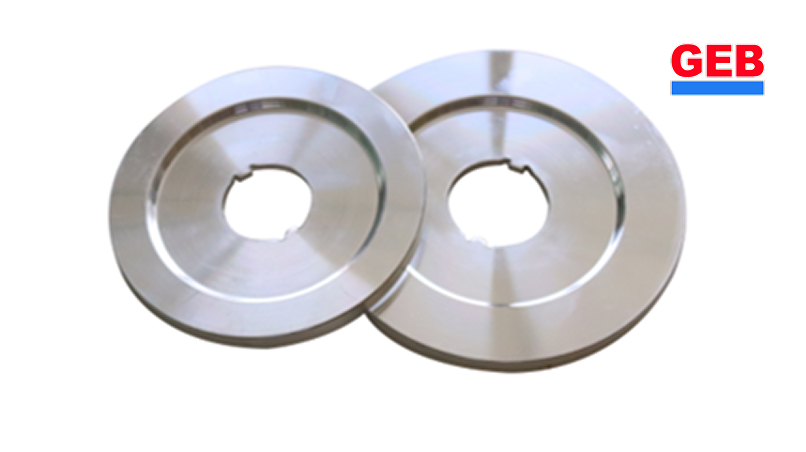

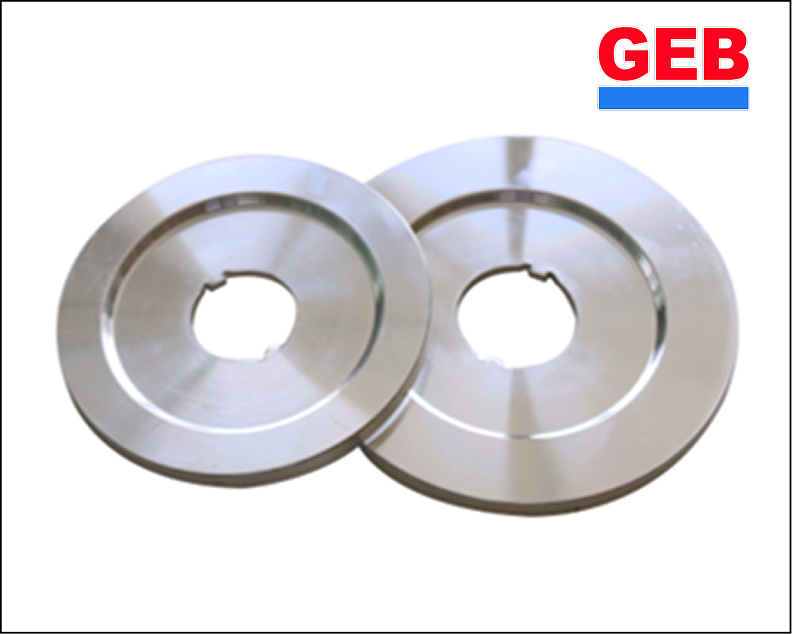

バランシングプレートは、モーターローターの不釣合い（アンバランス）を修正するために、特定の位置に追加重量（ウェイト）を取り付ける板状の部品です。
これにより、ローターの重心を回転軸に一致させ、振動や騒音を抑え、機械の寿命や効率を向上させます。

ステーターとローターはエアギャップを隔てて配置されます。
この間隙は磁気回路の性能や冷却効率、機械的安定性に直結します。
圧力リングは、この間隙を物理的に維持し、ローターとステーターの間に適切な圧力を生じさせるための
環状の構造部品です。
これにより、磁気回路の磁束分布が安定し、磁気性能・冷却・機械的安定性を確保します。

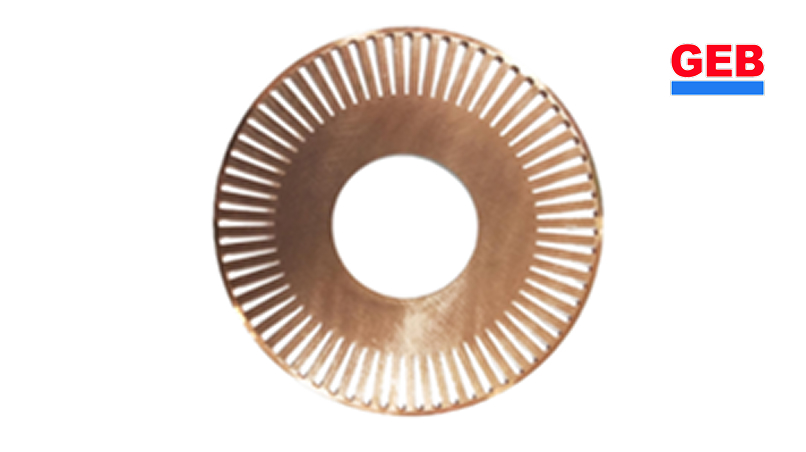

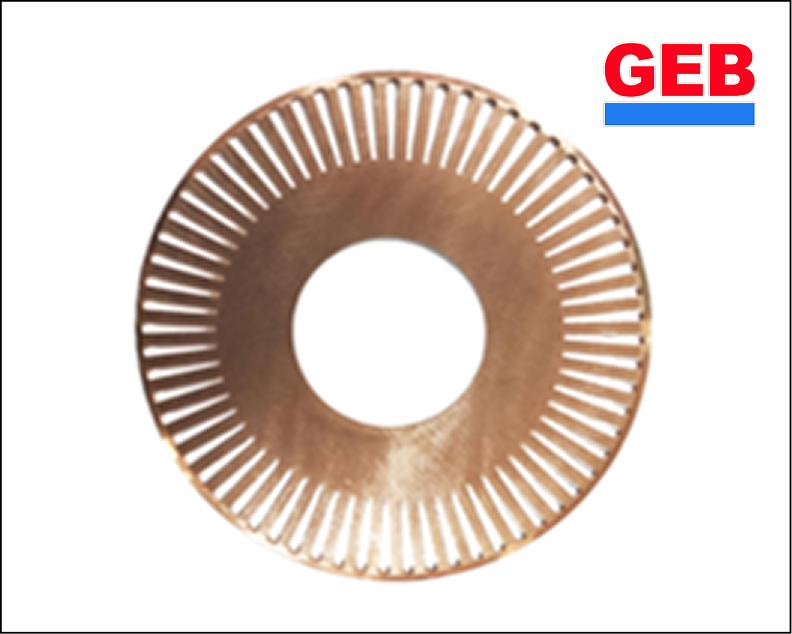

銅リングは、ローターバーを短絡する銅製の部品で、かご型構造に使われます。

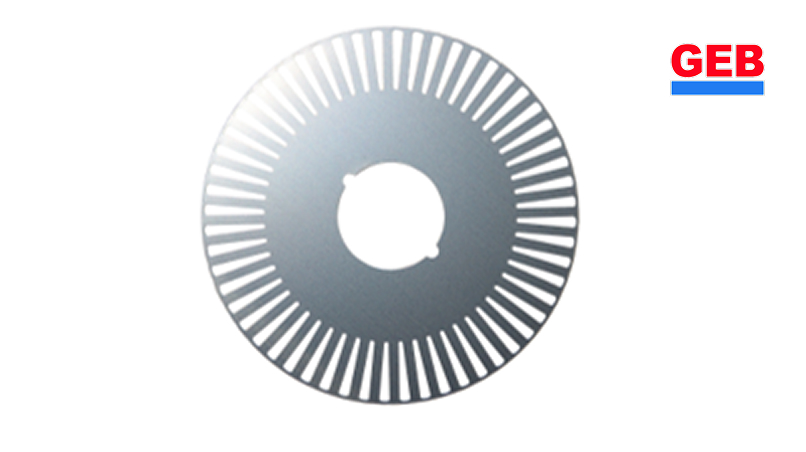

スチールリングは、ローターのかご形構造で棒状導体の端を短絡する環状導体リングです。
二次電流の発生とトルク生成に不可欠であり、高負荷・高回転環境での安定性を確保する部品です

ミュートカバー

シールドパネル

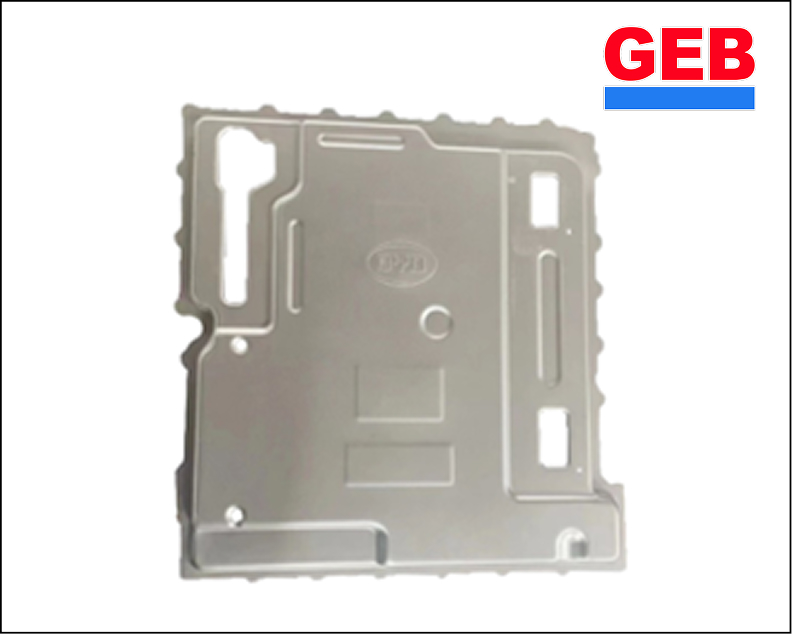

ミュートカバーは、車両の排気系やエンジン部品に装着され、NVH性能を向上するカバーです。
制振鋼板と高分子制振材からなる3層複合構造により、電動駆動システムの稼働時に発生する騒音や振動を効果的に遮断・低減します。

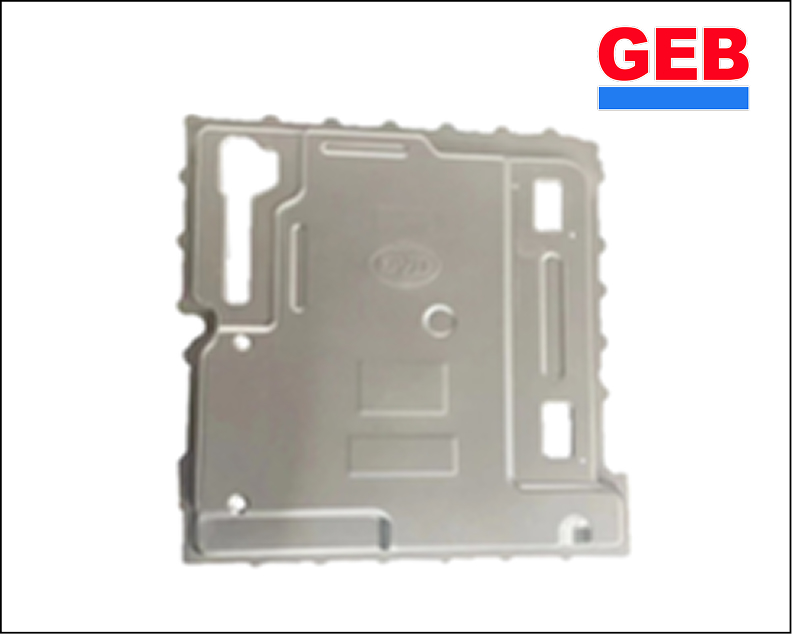

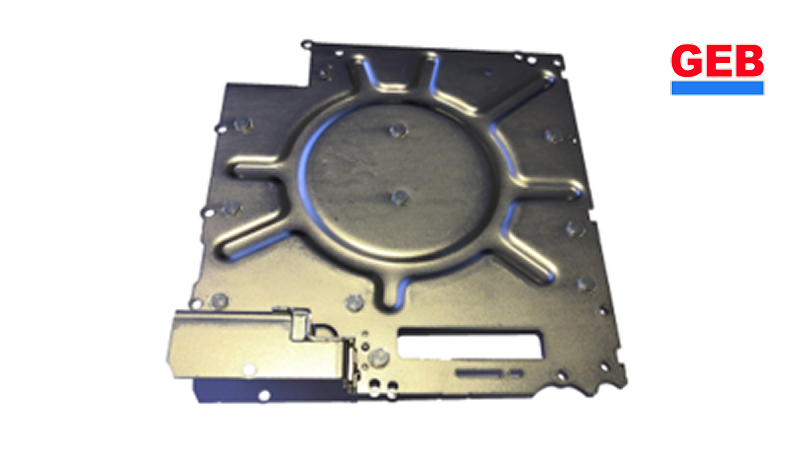

シールドパネルは、主に電磁干渉（EMI）を低減し、回路や電子機器の正常な動作を保護するとともに、信号の安定性とデータの完全性を確保します。

シールドパネル

アルミニウムシェル

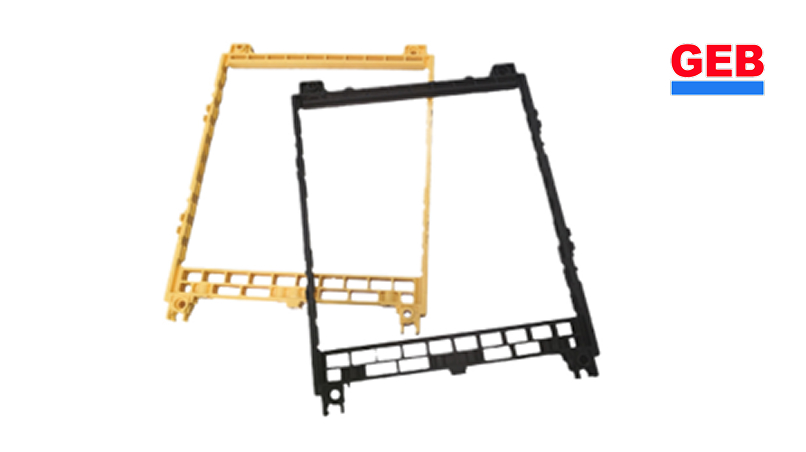

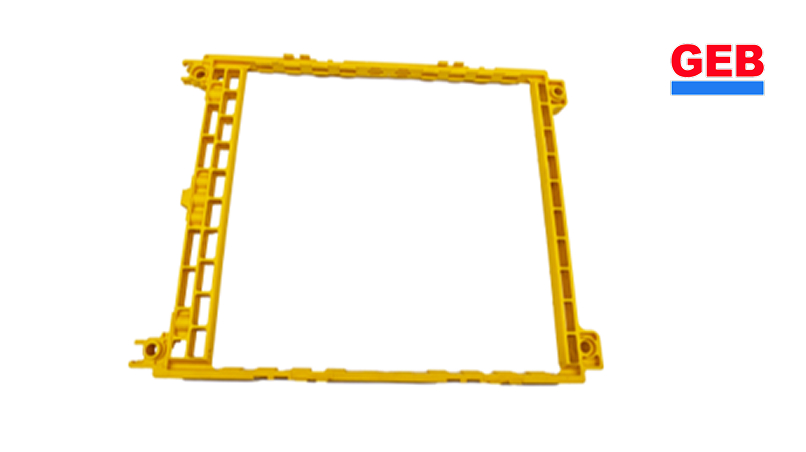

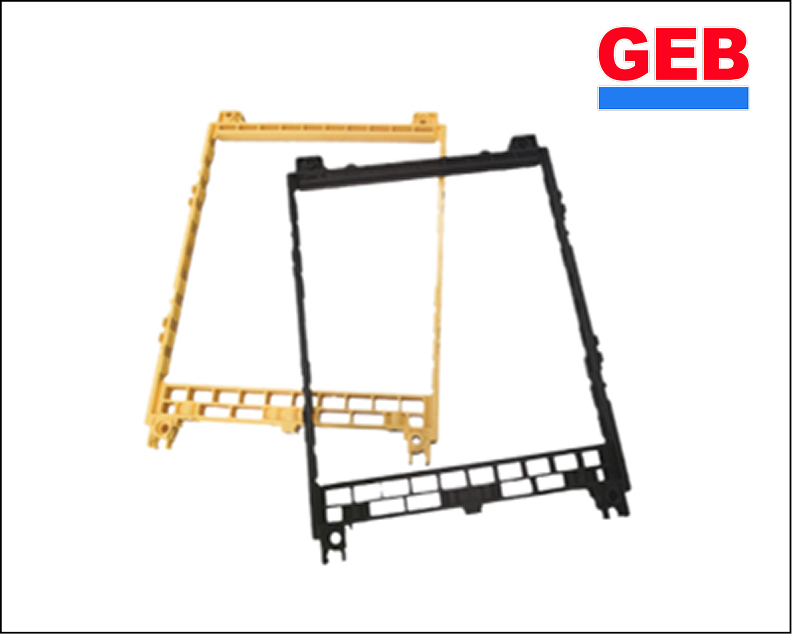

樹脂フレーム

シールドパネルは、主に電磁干渉（EMI）を低減し、回路や電子機器の正常な動作を保護するとともに、信号の安定性とデータの完全性を確保します。

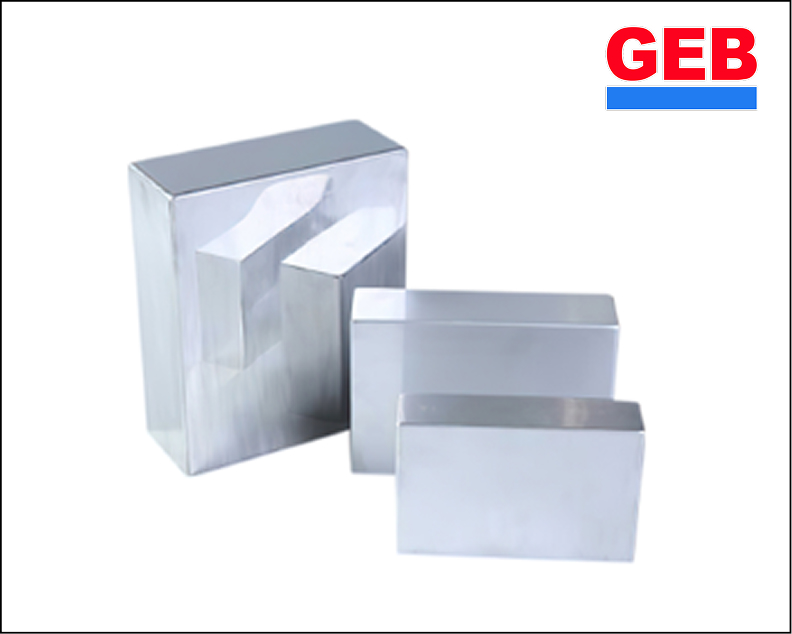

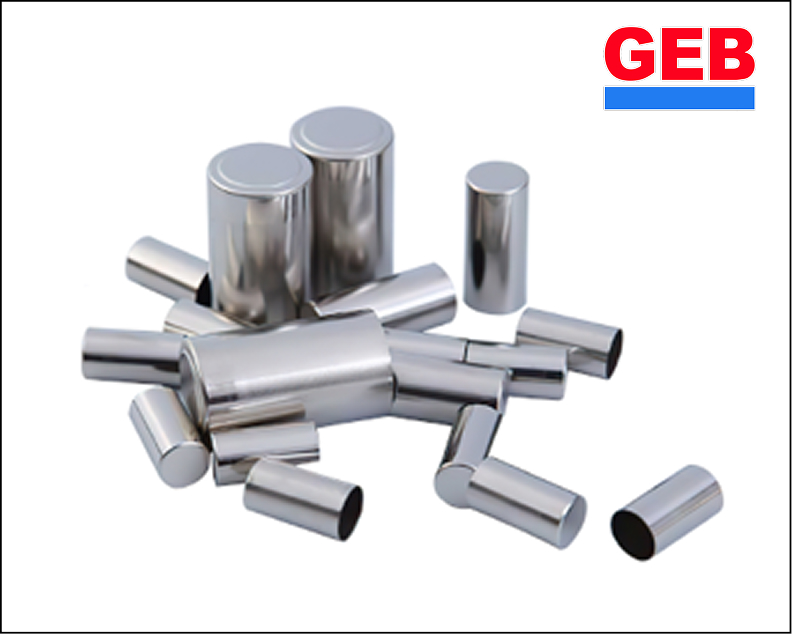

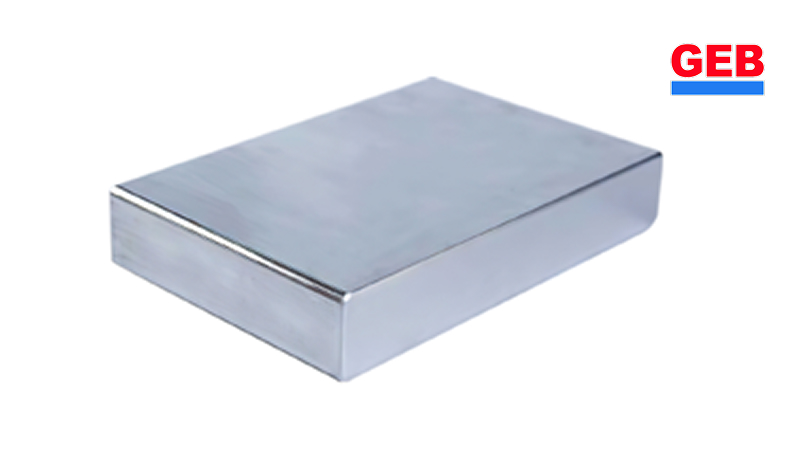

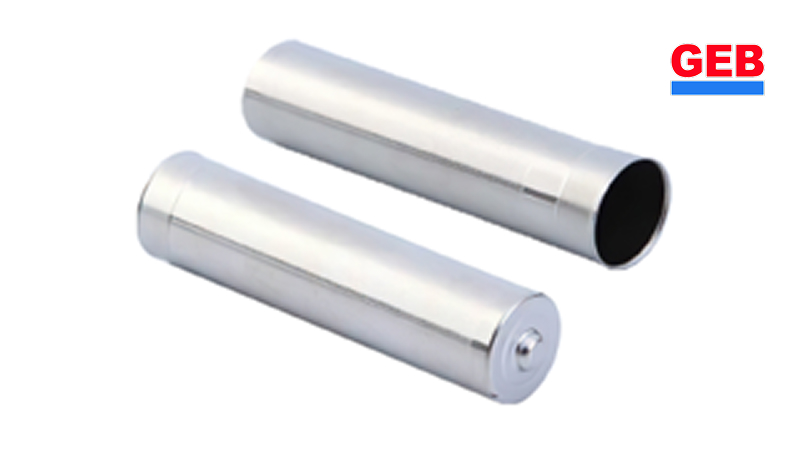

リチウム電池用アルミニウムシェルは、リチウムイオン電池のセルを物理的に保護し、
耐食・放熱・軽量などの役割をするアルミニウム合金製の電池ケースです。

シールドパネルは、主に電磁干渉（EMI）を低減し、回路や電子機器の正常な動作を保護するとともに、信号の安定性とデータの完全性を確保します。
